EMIStream
抑制PCB的EMI的设计技术支持工具
EMIStream是由NEC公司开发的在PCB设计中抑制EMI的支持工具，它可以在PCB的设计阶段减少所设计的电路板产生的EMI。 EMIStrean对PCB的EMI设计有13项规则检查，它可以检查出不符合设计规则的错误、并按错误的程度列出出错列表以及解决错误的对策。EMIStream还具有电路板的电源平面与接地平面的谐振分析功能，以及优化放置电容减小谐振的功能。
全球各大电子厂商，以及有关政府机构，如美国太空总署（NASA），都在PCB的设计和评估过程中使用EMIStream，以减少设计时间和成本。
EMIStream是什么？
EMIStream是一款在设计PCB电子电路时用于EMI设计规则的检查和平面谐振分析的软件工具，它可以抑制PCB产生的电磁辐射。在电路板设计的最初阶段，通过使用EMIStream消除可能的电磁辐射问题、大幅提高工作效率、降低设计和评估上花费的时间、缩短产品的开发周期，使产品快速投入市场。
许多用户选择使用EMIStream是因为它有很好的用户界面、易于设置、运行速度快、并且具有与各种设计电路板的CAD 工具的接口。
EMIStream的主要功能和选项

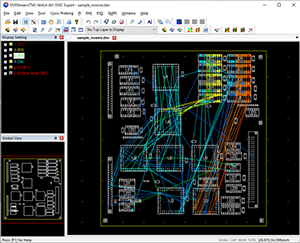

EMI规则检查
EMIStream是NEC公司的工程师们为了在设计阶段解决各种电子产品的EMI问题而研究开发完成的软件工具。为了寻求PCB设计中实用的EMI问题的解决方案，NEC公司的研究人员针对超过150个规则进行了调查、研究和实验，最终总结出13项关键规则。
电源平面与接地平面的谐振分析
如果电源平面和地平面之间发生谐振，则容易增加电路板的EMI。EMIStream的电源平面与地平面的谐振分析功能在考虑了平面的形状、电容器、以及电源平面与接地平面之间的距离的基础上，用部分元等效电路（PEEC）法对谐振进行分析。
ESD（防静电放电）规则检查选项
带电人体等接触电子设备时会产生激烈的放电。这种现象被称为ESD (Electrostatic Discharge： 静电放电) ，它是电子设备发生误动作和受到损伤的原因。EMIStream ESD 检查功能可以找出电路板设计中的耐ESD性低的部位，并对此提出改进建议。

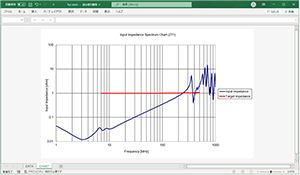

电源完整性（PI）分析选项
近年来，电子电路的设计朝着IC模块的低电压、大功耗的方向发展着。而IC的低电压化和功耗的增大，容易引起电源电压下降，并由此引起信号波形的劣化和IC的误动作。
本电源完整性（PI）分析功能向用户提供了为了解决这一问题而对放置的电容的位置、数量、以及电容值进行验证的手段，并且提供EMI/ PI协同设计解决方案。
